CAPITULO 7

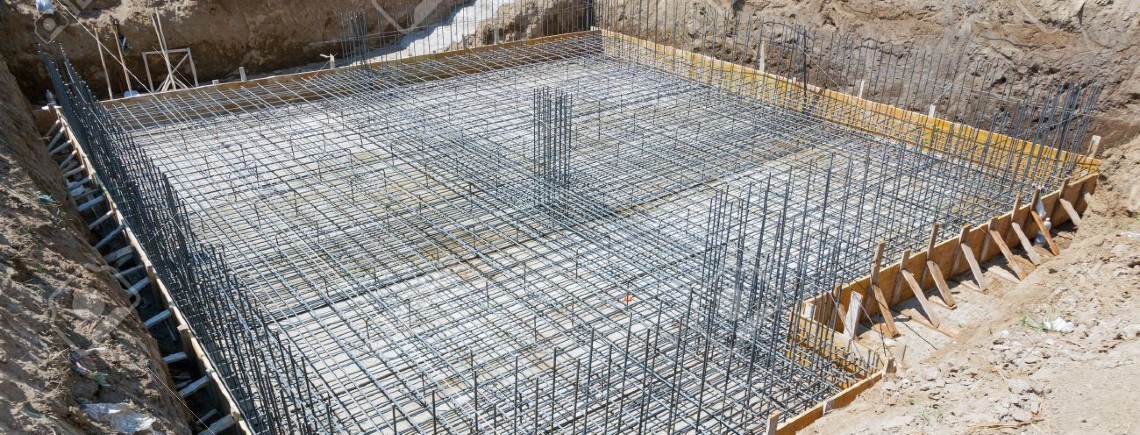

FUNDACIONES
Artículo 5.7.1. Los edificios de carácter definitivo tendrán fundaciones de hormigón armado de albañilería, de pilotes u hormigón.
Las fundaciones se apoyarán directamente sobre el terreno o en pilares de hormigón, de hormigón armado, de acero o de madera. En este último caso, el pilotaje completo debe quedar, a lo menos, a 0,30 m por debajo de la cota mínima de la napa de agua subterránea.
Artículo 5.7.2. Los cimientos tendrán la superficie necesaria para que la presión máxima sobre el terreno no exceda del valor admisible, según la norma oficial correspondiente y, a falta de ésta, de acuerdo con la calidad del terreno.
Artículo 5.7.3. Los cimientos deberán descansar, en general, sobre superficies horizontales.
En fundaciones con zapatas a distinta profundidad, el ángulo que forma con la horizontal la línea que une los bordes contiguos de zapatas adyacentes, en terrenos aluviales, no será mayor que el talud natural y no mayor de 45 grados.
Los escalonamientos individuales de zapatas continuas a lo largo de un muro en terrenos no conglomerados no excederán de 0,45 m de altura y la pendiente de una serie de ellos no será mayor que el natural del terreno con un máximo de 30 grados.
Artículo 5.7.4. Las dimensiones de los cimientos se proyectarán de tal manera que cualquier asentamiento que pueda producirse sea lo más uniforme posible para la estructura.
Si el lecho de fundación está formado por terreno compresible o suelos de diferente compresibilidad, el efecto de los diversos asentamientos deberá considerarse en el proyecto de fundación y de la estructura.
Artículo 5.7.5. La excavación para cimientos, excepto en roca, se profundizará hasta un nivel tal que se obtenga una protección segura contra los efectos del agua superficial y de las heladas.
La profundidad mínima de los cimientos de hormigón o de albañilería será de 0,60 m, debiendo penetrar éstos, a lo menos, 0,20 m en las capas no removidas del terreno, siempre que éste sea capaz de soportar las tasas previstas.
Bajo responsabilidad del profesional competente autor del proyecto estructural se admitirán profundidades menores u otras soluciones técnicamente adecuadas, situación de la que deberá quedar constancia en el Libro de Obras, a falta de indicación al respecto en el citado proyecto.
Artículo 5.7.6. Ningún cimiento podrá tener un espesor menor que el del muro que soporte, incluso sus salientes estructurales.
El espesor mínimo de los cimientos de hormigón será de 0,20 m y el de los albañilería de 0,30 m.
Artículo 5.7.7. Los salientes o zarpas de cimientos de hormigón sin armar o de mampostería se proyectarán con un ancho no mayor que la mitad de su altura.
Artículo 5.7.8. Se permite que las zarpas de fundación sobresalgan del plano vertical de la línea oficial.
En tal caso, el nivel superior de las zarpas deberá quedar a una profundidad mínima de 1 m bajo el nivel de la acera de la calle y su ancho no será superior a la quinta parte de dicha profundidad.
Bajo responsabilidad del profesional competente autor del proyecto estructural se podrá permitir zarpas de fundación que no cumplan con la disposición anterior, situación de la que deberá quedar constancia en el Libro de Obras, a falta de indicación al respecto en el citado proyecto.
Artículo 5.7.9. La dosificación mínima del hormigón simple en cimientos será de 170 kgs de cemento por m3 de hormigón elaborado, sin contar el material desplazador que pueda emplearse.
Artículo 5.7.10. No se hará soportar, a los terrenos de fundación, presiones superiores a las que más adelante se indican, siempre que se trate de cimientos continuos:
Las presiones indicadas podrán modificarse si se demuestra experimentalmente que la resistencia del terreno lo justifica.
Las presiones admisibles se disminuirán en un 20% cuando se trate de fundaciones de machones, pilares, columnas o apoyos aislados, salvo que se justifique experimentalmente o por el cálculo que no es necesario reducirlas.
Las presiones admisibles autorizadas en este artículo presuponen que el espesor de la capa de terreno en que se apoya la fundación es suficiente para repartirlas sobre capas inferiores.
Si esta hipótesis no se cumpliera, el proyectista propondrá la solución técnica que corresponda adoptar, en consideración a las circunstancias locales.
Las presiones máximas admisibles podrán aumentarse hasta en un 20% en el caso de considerarse conjuntamente, y en su posición más desfavorable, las cargas verticales, la acción del viento y las fuerzas sísmicas, sin que puedan adoptarse dimensiones inferiores a las requeridas por las cargas estáticas actuando solas.
Descargar CUADRO (7, 45159 Bytes)
Artículo 5.7.11. Los cimientos deberán estar provistos de una cadena longitudinal de hormigón armado si la fatiga imponible del terreno de fundación es inferior a 2 kg/cm2. La sección mínima de la armadura será la siguiente, para el número de pisos que se indica:
____________________________________________________
| EDIFICIO | ARMADURA |
| N° PISOS | SECCION MINIMA |
|=========================|========================|
| 1 piso | 2,8 cm2 |
| 2 pisos | 5,0 cm2 |
| 3 pisos | 7,8 cm2 |
| 4 pisos | 11,0 cm2 |
|_________________________|________________________|
Si los muros que se apoyan directamente en las fundaciones son de hormigón armado, la armadura horizontal a nivel inferior del suelo más bajo podrá considerarse como parte de la sección estipulada como mínima necesaria, de acuerdo con los valores fijados anteriormente.
Artículo 5.7.12. Cuando el cimiento sea del tipo de pilares sueltos, se dispondrán amarras horizontales de hormigón armado que aseguren la trabazón de aquéllos.
Estas amarras vincularán todas las partes de la fundación en dos direcciones aproximadamente normales. Cada amarra de hormigón armado, será capaz de trasmitir, por tracción y compresión, por lo menos el 10% de la carga vertical total soportada por el más solicitado de los apoyos vinculados.
Artículo 5.7.13. En terrenos húmedos, o en los que existan aguas subterráneas a poca profundidad, se dispondrán capas aislantes a prueba de capilaridad o se construirán drenes, si la Dirección de Obras Municipales lo estimase necesario, para impedir que la humedad ascienda por los muros de los edificios o que el agua subterránea socave las fundaciones.
No se permitirá construir edificios que se apoyen en suelos movedizos, de tierra vegetal o pantanosos, que no hayan previsto las soluciones de ingeniería necesarias.
Bajo responsabilidad del profesional competente autor del proyecto estructural, se podrá aceptar, también, la formación de un suelo artificial o la consolidación del existente, si se justificare debidamente la solución propuesta para las condiciones locales correspondientes, situación de las que deberá quedar constancia en el Libro de Obras, a falta de indicación al respecto en el citado proyecto.
Artículo 5.7.14. Bajo responsabilidad del profesional competente autor del proyecto estructural, se podrán aceptar fundaciones de edificios en terrenos formados por rellenos artificiales, situación de la que deberá quedar constancia en el Libro de Obras, a falta de indicación al respecto en el citado proyecto.
Artículo 5.7.15. Si el terreno de fundación está formado por capas de material suelto de poco espesor, sobre superficies irregulares de rocas o conglomerados, será necesario excavar aquéllas y establecer la fundación sobre terreno firme, tomando las debidas precauciones contra posibles empujes del material suelto sobre los cimientos por efecto sísmico.
Si el terreno de fundación está constituido por capas delgadas de material suelto, sobre una superficie compacta inclinada, la excavación deberá profundizarse hasta el terreno compacto del fondo y fundarse en él por secciones horizontales. Dichas fundaciones deberán calcularse para resistir, además de los esfuerzos propios de su condición, los empujes de tierras producidos por un posible deslizamiento del relleno.
Artículo 5.7.16. Las fundaciones de maquinarias que produzcan vibraciones deberán construirse aisladas, de tal manera que se evite la transmisión de las vibraciones al edificio o construcciones vecinas.
Artículo 5.7.17. El relleno de las excavaciones practicadas fuera de la línea de edificación después de terminados los cimientos se efectuará con material adecuado para tal efecto, indicado por el profesional competente en el respectivo Libro de Obras.
Artículo 5.7.18. Cuando se ejecuten construcciones que no cuenten con proyecto de estructuras, en los términos previstos en el artículo 5.1.7. de esta Ordenanza, la Dirección de Obras Municipales podrá exigir un reconocimiento del suelo para determinar el tipo de fundación, la profundidad más conveniente y la carga unitaria admisible, en todos aquellos casos en que se desconozcan las condiciones geológicas e hidrológicas del subsuelo. Estos reconocimientos serán de cuenta exclusiva del propietario.
Artículo 5.7.19. En edificios fundados sobre pilotes, la capacidad soportante de éstos podrá determinarse por un ensaye de carga o calcularse por una fórmula empírica o por las normas técnicas respectivas.
Sólo se considerará como carga admisible la cuarta parte de la capacidad de carga del pilote.
Artículo 5.7.20. La capacidad soportante del pilotaje se determinará por ensayes de carga:
1. Cuando el tipo de suelo o de pilotaje sea tal que las fórmulas empíricas sean inaceptables.
2. Cuando la carga admisible considerada en el proyecto exceda de la determinada por las fórmulas aceptadas.
3. Cuando los resultados de la clavadura sean de dudoso valor, debido a las características del suelo o al tipo de martinete empleado.
La transmisión de las cargas a los pilotes se realizará por medio de un cabezal u otra disposición adecuada. En el caso del hormigón armado, los pilotes deben quedar empotrados 0,30 m en el cabezal, por lo menos.
Los pilotes se deben disponer de tal manera que la resultante de las cargas coincida con la resultante de las reacciones, suponiendo que aquéllos absorban uniformemente las cargas consideradas.
Los esfuerzos sísmicos horizontales deberán considerarse especialmente en los pilotajes, recomendándose el empleo de pilotes inclinados.
Artículo 5.7.21. En caso de emplearse pilotes de madera, ésta deberá ser de clase y calidad aceptada por las Normas Oficiales. En tal caso, los pilotes deberán quedar permanentemente bajo agua.
No se permitirá confeccionar pilotes de hormigón armado de más de 15 m de longitud. En caso de requerirse pilotes de mayor longitud, se fabricarán por partes, pudiéndose hacer en cancha sólo el primer trozo. Los pilotes confeccionados no podrán trasladarse antes de 28 días al sitio de la obra.
Los pilotes de acero deben cumplir con las especificaciones para materiales metálicos.
Artículo 5.7.22. La Dirección de Obras Municipales podrá aceptar otros procedimientos de fundación no especificados en este Capítulo, justificados por el proyectista, si las características del terreno lo aconsejan.
